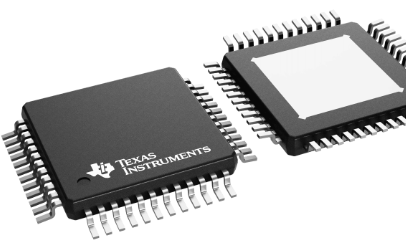

TRF4140-Q1汽车和基站IC Texas Instruments德州仪器TI

TRF4140-Q1 低频 (LF) 收发器基站器件可用于发动机防盗锁止系统和 PEPS 系统，以实现与 LF 应答器、遥控免钥匙进入和被动进入器件的通信，。天线驱动器级包括四个用于发送调制 LF 传输的 MOSFET 天线驱动器，以及用于检测和解调 LF 应答器响应的接收器。

HDX通信方案使用移频键控 (FSK) 作为上行链路调制。该器件可驱动 LF 天线以提供唤醒功能和数据序列 (PEPS)，并且还能在部分或所有通道（发动机防盗锁止系统）上接收应答器的响应。

TRF4140-Q1 器件需要将 VDD 电源 (5V) 用于其控制块并向集成逻辑稳压器反馈。该天线驱动器由 VDDH（4V 至 20V）独立进行供电。该电压可用于生成正弦波输出信号以实现优异的 EMC 性能，这对于天线电缆长达数米的远程天线 应用 至关重要。

TRF4140-Q1 器件管理通信序列所需的所有时序，无需与主机控制器精确交互。主机控制器与发送和接收 FIFO 配合使用时，可减少所有时序关键型事件对其造成的负担，以便主机控制器的过程调度更为轻松。汽车车身控制模块的主机控制器启动过程尤为如此，在此基站器件的协助下可极为轻松地实现该过程。

TRF4140-Q1 器件支持按序预载和执行外部事件，从而在检测到遥控钥匙后立即启动固定流程。因此，可避免因配置问题在不适宜的时间帧内产生延迟。
