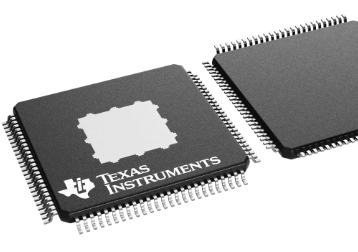

DLPA3005 DLP® PMIC/LED驱动器 Texas Instruments德州仪器TI

DLPA3005是一款高度集成的电源管理 IC，针对 DLP Pico™ 投影仪系统进行了优化。DLPA3005 采用集成式高效降压控制器，支持多个 LED 投影仪，每个 LED 的电流可高达 16A，串联 LED 的电流可高达 32A。

此外，其顶部配有一个 RGB 开关，支持红色、绿色和蓝色 LED 排序。DLPA3005 包含五个降压转换器，其中两个专用于 DLPC 低压电源。另有一个专用于稳压电源，为 DMD 生成三个时序关键型直流电源：VBIAS、VRST 和 VOFS。

DLPA3005 包含多个辅助块，可灵活使用。因此可以量身定制 Pico 投影仪系统。可以使用一个 8 位可编程降压转换器，例如用于驱动 RGB 投影仪风扇或用于提供辅助电源线。当前支持通用 Buck2 (PWR6)。两个 LDO 可用于提供至多 200mA 的低电流。这两个 LDO 预定义为 2.5V 和 3.3V。

DLPA3005 的所有块均可通过 SPI 寻址。此外，该器件还包含以下特性：生成系统复位，电源排序，用于顺序选择活动 LED 的输入信号，IC 自我保护以及用于将模拟信息传送到外部 ADC 的模拟 MUX。

高效、高电流 RGB LED 驱动器

外部降压 FET 驱动器，驱动电流高达 16A

外部 RGB 开关驱动器

每通道 10 位可编程电流

用于选择色彩时序 RGB LED 的输入

可生成 DMD 高电压电源
