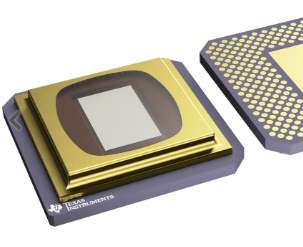

DLP9500UV数字微镜器件(DMD) Texas Instruments德州仪器TI

DLP9500UV 是一款数控微光机电系统 (MEMS) 空间照明调制器 (SLM)。当与适当的光系统成对使用时，DLP9500UV 可用于调制入射光的振幅、方向和/或相位。

DLP95000UV 芯片组作为 DLP® Discovery™ 4100 平台新增的数字微镜器件 (DMD)，可支持高分辨率，并可在深入 UVA 光谱（363nm 至 420nm）的可见光谱之外实现高性能的空间光调制。DLP9500UV DMD 设计采用了针对 UV 透射进行优化的特殊窗口。

DLP9500UV 是一款采用密封封装的 0.95 1080p DMD，与一个专用 DLPC410 控制器（用于支持大于 23000Hz（1 位二进制）和大于 1700Hz（8 位灰度）的高速图形速率）、一个 DLPR410 单元（DLP Discovery 4100 配置 PROM）和两个 DLPA200 单元（DMD 微镜驱动器）配套出售。请参阅 DLPC410、DLPA200、DLPR410 和 DLP9500UV 功能框图。

DLP9500UV 需要与芯片组的其他元件结合使用才能实现可靠功能和操作。一套专用的芯片组能够使开发人员更加轻松地访问 DMD 并使用高速而独立的微镜控制。

DLP9500UV 是一款数控微光机电系统 (MEMS) 空间照明调制器 (SLM)。当与适当的光系统成对使用时，DLP9500UV 可用于调制入射光的振幅、方向和/或相位。

电子方面，DLP9500UV 由 1 位 CMOS 存储器单元的两维阵列组成，其组织结构为 1920 存储器单元列乘以 1080 存储器单元行的栅格。CMOS 存储器阵列通过四条 16 位低压差分信令 (LVDS) 双倍数据速率 (DDR) 总线逐行进行寻址。寻址通过串行控制总线处理。特定的 CMOS 存储器访问协议由 DLPC410 数字控制器处理。
