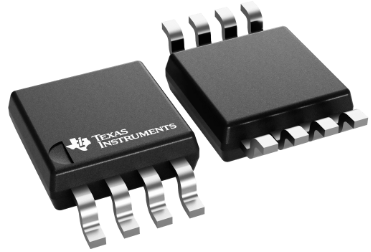

TMAG6181-Q1汽车级高精度模拟AMR角度传感器 Texas Instruments德州仪器TI

TMAG6181-Q1是一款基于各向异性磁阻 (AMR) 技术的高精度角度传感器。该器件集成信号调节放大器，并提供与所施加平面磁场的方向相关的差分正弦和余弦模拟输出。该器件还在 X 轴和 Y 轴上具有两个独立的霍尔传感器，用于跟踪旋转情况。

TMAG6181-Q1具有宽工作磁场 (20mT – 1T)，可实现灵活的机械放置以及低延迟 (< 2µs) 输出，适用于转子位置检测等高速应用。通过使用一个睡眠引脚，使器件能够进入两种低功耗模式（睡眠模式和低功耗圈数计数模式），快速启动时间 (<40µs) 有助于实现低功耗应用。该器件集成一个圈数计数器来记录旋转圈数，并使用 TURNS 引脚上的 PWM 来传输圈数计数器值。

TMAG6181-Q1提供广泛的诊断功能，专为功能安全应用而设计。该器件可在 –40°C 至 150°C 的宽环境温度范围内保持稳定一致的性能，同时具有超小的热漂移和寿命误差。
