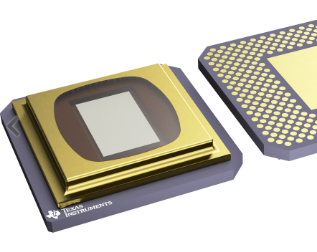

DLP9000X数字微镜器件(DMD) Texas Instruments德州仪器TI

拥有超过400万个微镜，高分辨率DLP9000和DLP9000X数字微镜设备（dmd）是空间光调制器（slm），可调制入射光的幅度，方向和/或相位。这种先进的光控制技术在工业、医疗和消费市场有许多应用。DLP9000X及其DLPC910控制器的流特性为光刻应用提供了非常高速的连续数据流。两种dmd都可以为3D打印应用程序提供大的构建尺寸和精细的分辨率。高分辨率为3D机器视觉应用扫描更大的物体提供了直接的好处。

高分辨率2560×1600 （WQXGA）阵列

> 4百万个微镜

7.56-µm微镜间距

0.9英寸微镜阵列对角线

±12°微镜倾斜角度（相对于平面状态）

专为角落照明设计

集成微镜驱动电路

两种高速选择

DLP9000X与单个DLPC910数字控制器

480mhz输入数据时钟速率

高达每秒61千兆比特（连续流输入数据）

高达14989 Hz（1位二进制模式）

高达1873 Hz（带照明调制的8位灰度模式）

DLP9000双DLPC900数字控制器

400mhz输入数据时钟速率

高达每秒38千兆比特（具有多达400个预先存储的二进制模式）

高达9523 Hz（1位二进制模式）

高达1031赫兹（8位灰度模式预加载与照明调制），外部输入高达360赫兹

设计用于宽波长范围

400nm到700nm

透光率95%（单次通过两个窗面）

微镜反射率88%

阵列衍射效率86%

数组填充系数92%
