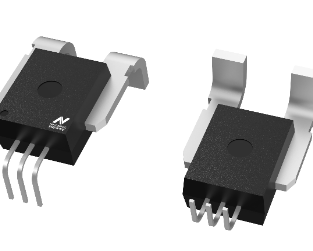

Novosns纳芯微NSM2311高性能集成电流路径的电流传感器

NSM2311是一款高性能模块替代型电流传感器，主要用于 200A 以下电流的隔离测量，提供紧凑、低成本且高精度的传感解决方案。

型号：NSM2311-150B3F-DDIET、NSM2311-50B3R-DDIET、NSM2311-100B3R-DDIET、NSM2311-150B3R-DDIET、NSM2311-200B3R-DDIET、NSM2311-50B5F-DDIET、NSM2311-100B5F-DDIET、NSM2311-300B5F-DDIET、NSM2311-50B5R-DDIET、NSM2311-100B5R-DDIET、NSM2311-150B5R-DDIET、NSM2311-200B5R-DDIET、NSM2311-400B5R-DDIET。

•50~200A 宽电流范围

•支持交流/直流输入

•3.3V/5V 单电源供电

•100μΩ 低输入导通阻抗

•灵敏度误差±2%(温度范围内)

•偏移误差±5mV(温度范围内)

•2.3us响应时间

•150KHz信号带宽

•支持比率模式或固定输出

•±8KVESD(HBM)

•DIP-5L封装:1358VDC工作绝缘电压/5000Vrms@1分钟绝缘耐压

•可承受高达 20kA的浪涌电流(8us/20us 浪涌电流波形)

• 6.9mm爬电距离

•6.9mm 电气间隙

•工作温度范围:-40~150°C
