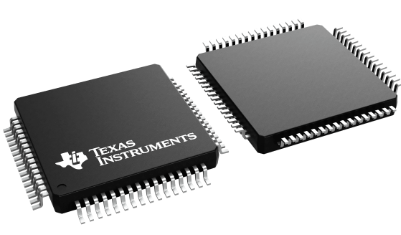

MSP430FR5041集成传感器AFE的16MHz超声波传感微控制器MCU Texas Instruments德州仪器TI

德州仪器 (TI) MSP430FR604x 和 MSP430FR504x SoC 属于 MSP430 超声波传感微控制器 (MCU) 系列，且功能强大、集成度高，专为各种工业应用而设计：

高分辨率超声波液位感应

液体浓度感应

高分辨率风速计

超声波表面感应

超声波泄漏检测

氧浓度感应

超声波智能燃气表

超声波智能水表

这些 MCU 提供集成的超声波传感解决方案 (USS_A) 模块，该模块可针对多种流速提供高精度测量。USS 模块高度集成，需要的外部组件极少，因而有助于实现超低功耗计量并降低系统成本。

MSP430FR604x 和 MSP430FR504x 器件采用低功耗加速器 (LEA)，可实现基于 ADC 的高速信号采集以及后续优化数字信号处理，为电池供电型计量应用提供了一款理想的超低功耗、高精度计量解决方案。

USS_A 模块包括可编程脉冲发生器 (PPG) 和具有低阻抗输出驱动器的物理接口 (PHY)，以实现最佳传感器激励和准确的阻抗匹配，从而在零流量漂移 (ZFD) 方面达到最佳效果。USS_A 模块还包含可编程增益放大器 (PGA) 和高速 12 位 8Msps Σ-Δ ADC (SDHS)，便于通过行业标准超声波传感器实现精确的信号采集。

此外，MSP430FR604x 和 MSP430FR504x 还集成了其他外设，可提高系统在计量方面的集成度。它具有计量测试接口 (MTIF) 模块，能够通过脉冲生成来指示仪表测量的流量。它还具有片上 8 通道多路复用器 LCD 驱动器（仅限 MSP430FR604x）、实时时钟 (RTC)、12 位 SAR ADC、模拟比较器、高级加密 (AES256) 模块和循环冗余校验 (CRC) 模块。

MSP430FR604x 和 MSP430FR504x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。开发套件包括 MSP-TS430PN80C 80 引脚目标开发板和 EVM430-FR6043 超声波气流计 EVM。TI 还提供免费软件，包括超声波感应设计中心、超声波感应软件库和 MSP430Ware™ 软件。

MSP430FR604x 和 MSP430FR504x MCU 系列集成了 TI 的 FRAM（铁电 RAM）和功耗整体超低 MSP 系统架构，从而使系统设计人员能够在降低能耗的同时提升性能。FRAM 技术兼有 RAM 的低功耗快速写入、灵活性、耐用性和闪存非易失性等特性。
