DRV425-Q1汽车类全集成型磁通门磁场传感器 Texas Instruments德州仪器TI

DRV425-Q1汽车类器件专为单轴磁场检测 应用设计，可实现具有电气隔离功能和高灵敏度的直流和交流磁场精确测量。该器件能向独特且专有的集成磁通门传感器 (IFG) 提供内置补偿线圈，以支持 ±2mT 的高精度检测范围和高达 47kHz 的测量带宽。该传感器具有低失调电压、低漂移和低噪声，再加上内置补偿线圈提供的精确增益、低增益漂移和极低的非线性度，可提供无与伦比的磁场测量精度。高灵敏度和高精度在高电流汇流条 应用中（如牵引逆变器或电池管理系统）实现了更广泛的电流测量。扭矩传感器或电机诊断系统受益于精确测量磁场位置或位移的能力。 DRV425-Q1 的输出是与被检测磁场成比例的模拟信号。

该器件提供完整的 功能，包括内部差分放大器、片上精密基准以及诊断功能，能够最大限度地减少组件数量并削减系统级成本。

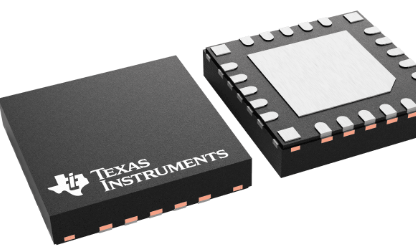

该器件采用热增强型、非磁性、薄型 WQFN 封装，具有热耗散性能经优化的散热焊盘，其额定汽车工作温度范围为 –40°C 至 +125°C。
