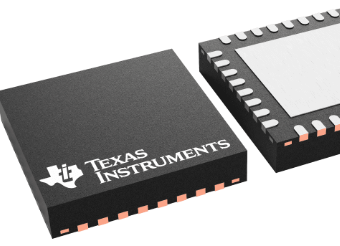

TRF7961全集成13.56MHz RFID读写器IC Texas Instruments德州仪器TI

TRF7960和TRF7961器件集成了模拟前端和数据帧系统，用于13.56 mhz RFID读取器系统，支持多种协议，包括ISO/IEC 14443 a和B， FeliCa™和ISO/IEC 15693。内置编程选项使其适用于广泛的接近和附近识别系统的应用。

通过在控制寄存器中选择所需的协议来配置读卡器。直接访问所有控制寄存器允许根据需要微调各种读取器参数。

该设备支持高达848 kbps的数据速率与所有的帧和同步任务的ISO协议板载。其他标准甚至自定义协议都可以通过使用设备提供的一种直接模式来实现。这些直接模式让应用程序完全控制AFE，也可以访问原始子载波数据或未帧的，但已经iso格式的数据和相关的（提取的）时钟信号。

接收机系统采用双输入接收机结构，最大限度地提高了通信稳健性。接收机还包括各种自动和手动增益控制选项。从转发器、环境源或内部电平接收到的信号强度在RSSI寄存器中可用。

单片机与TRF796x读卡器之间的通信可采用SPI或并行接口。当使用内置硬件编码器和解码器时，发送和接收功能使用12字节的FIFO寄存器。对于直接发送或接收功能，可以绕过编码器或解码器，使MCU可以实时处理数据。

TRF7960和TRF7961器件支持2.7 V至5.5 V的宽电源电压范围和1.8 V至5.5 V的MCU I/O接口数据通信电平。
